MID149【矩形板】原始数据及计算结果

Yan · 发表于 2022-12-6 15:48:14

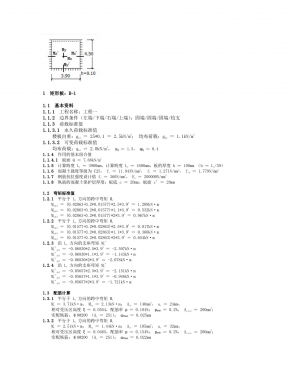

矩形板 B-1

支座条件：四边固端

矩形板 B-1 计算结果.jpg

Yan · 发表于 2022-12-6 16:28:46

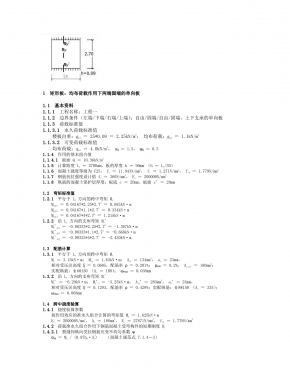

均布荷载作用下两端固端的单向板

边界条件（左端/下端/右端/上端）：自由/固端/自由/固端


Yan · 发表于 2022-12-6 16:34:37

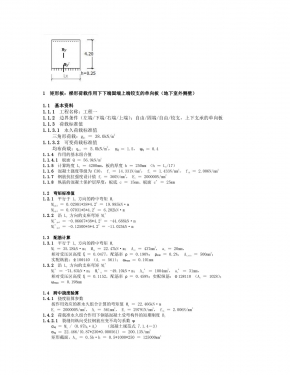

矩形板梯形荷载作用下下端固端上端铰支的单向板（地下室外侧壁）

边界条件（左端/下端/右端/上端）：自由/固端/自由/铰支


Yan · 发表于 2022-12-7 10:00:44

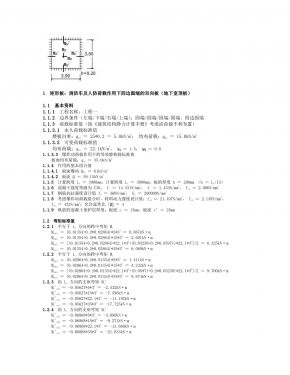

矩形板消防车及人防荷载作用下四边固端的双向板（地下室顶板）

支座条件：四边固端


Yan · 发表于 2022-12-7 10:06:44

同一板块，调幅与不调幅的比较。

通过调幅，X、Y 向支座钢筋分别由 D8@150、D8@180 调整为 D8@200，而底筋不变。

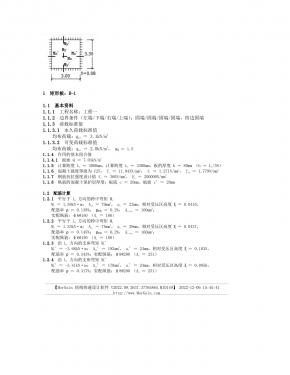

不调幅：
矩形板 B-1 计算结果.jpg

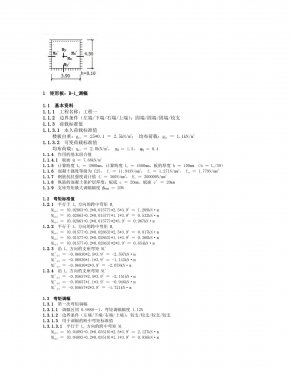

调幅：
