双柱基础基底弯矩的来源

skybluelantian · 发表于 2016-12-16 00:40:50

本帖最后由 skybluelantian 于 2016-12-16 00:42 编辑

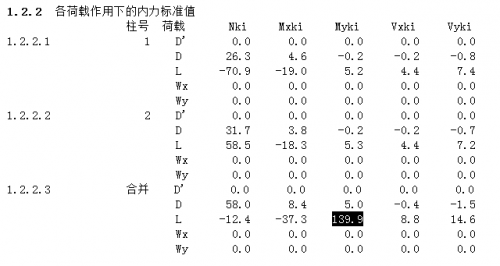

双柱基础的计算过程中，Myki的数值是怎么来的？就是139.9这个数值。基底反力产生弯矩叠加后的？


Yan · 发表于 2016-12-16 12:27:35

本帖最后由 Yan 于 2016-12-16 12:29 编辑

合并计算的 Myk = Nk1 * x1 + Myk1 + Nk2 * x2 + Myk2

Nk1、Nk2 —— 分别为柱号 1、柱号 2 的轴力；
x1、x2 —— 分别为柱号 1、柱号 2 柱截面形心相对于基础中心点 x 坐标；
Myk1、Myk2 —— 分别为柱号 1、柱号 2 的 Y 向弯矩。

由“1.2.1.3 柱截面形心相对于基础中心点位置（X, Y）： -1000, 0； 1000, 0”，x1 = -1.0m、x2 = 1.0m。
Myk = -70.9*(-1.0) + 5.2 + 58.5*1.0 + 5.0 = 139.9kN·m。

要注意的是，这是柱底弯矩，不是基底弯矩。
