[柱下承台] 一字形承台计算跨度如何选取?

[复制链接]
发表于 2016-3-6 18:10:56 | 显示全部楼层 |阅读模式

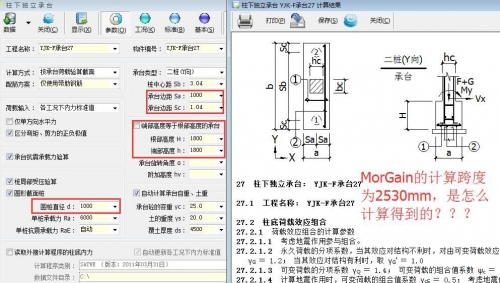

对于两桩承台,程序的计算跨度是怎么计算的?


 楼主| 发表于 2016-3-6 18:12:41 | 显示全部楼层
本帖最后由 Yan 于 2016-3-6 18:18 编辑

按混凝土规范 (GB50010-2002)第 10.7.1 条,l0  为梁的计算跨度,可取支座中心线之间的距离和 1.15ln(ln 为梁的净跨)两者中的较小值。
回复 支持 反对

使用道具 举报

 楼主| 发表于 2016-3-6 18:19:39 | 显示全部楼层
用户提问:《混凝土结构设计规范》第238页,深受弯构件的计算跨度小于2h时,取l0=2h?
回复 支持 反对

使用道具 举报

 楼主| 发表于 2016-3-6 18:20:36 | 显示全部楼层
Yan 发表于 2016-3-6 18:19
用户提问:《混凝土结构设计规范》第238页,深受弯构件的计算跨度小于2h时,取l0=2h?

该条文系针对受剪计算。
回复 支持 反对

使用道具 举报

发表于 2016-5-13 16:02:31 | 显示全部楼层
支座截面和跨中截面的H0取值不同,建议区分代号,这样人家看了也知道是区分计算的
回复 支持 反对

使用道具 举报

 楼主| 发表于 2016-5-13 20:52:31 | 显示全部楼层
coffeehot 发表于 2016-5-13 16:02
支座截面和跨中截面的H0取值不同,建议区分代号,这样人家看了也知道是区分计算的

不明白你说的意思。
回复 支持 反对

使用道具 举报

发表于 2016-5-15 10:04:12 | 显示全部楼层
Yan 发表于 2016-5-13 20:52
不明白你说的意思。

在承台梁计算时,当l0小于2h时,跨中截面和支座截面的as是不一样的。
回复 支持 反对

使用道具 举报

发表于 2016-5-15 10:28:12 | 显示全部楼层
Yan 发表于 2016-5-13 20:52
不明白你说的意思。

指这个,另外承台计算没有单独输入荷载的地方,好像只能导入satwe的荷载,感觉不方便啊。
回复 支持 反对

使用道具 举报

 楼主| 发表于 2016-5-15 14:32:52 | 显示全部楼层

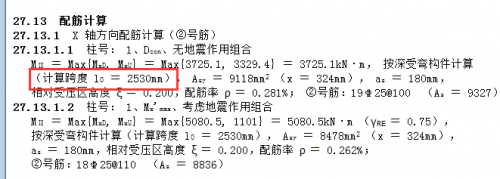

1、配筋计算的输出结果,会显示计算时采用的 as。

2、不勾选“□读取外接计算程序的柱底内力”,可以“单独”输入荷载。请看帮助:
http://www.morgain.com/Help/PileFoundation11.htm
回复 支持 反对

使用道具 举报
